特点：
HMY系列磁力驱动齿轮泵是为不能发生液体泄漏场合而设计的，可用于各种液体的取样、输送、分发、 循环、罐装等行业，适合于有腐蚀、有毒、污染、渗透性强、昂贵介质的输送。
本磁力齿轮泵特性及优点:
1.零泄漏；
2.精度高，流量稳定；
3.可正反转，对泵没有任何影响；
磁力驱动齿轮泵用途：
HMY型磁力驱动圆弧齿轮泵适用于石化行业工艺流程中输送不含固体颗粒和纤维，温度不高于350℃，粘度为5～1500cst的有一定润滑性的流体。对于有腐蚀性或对卫生要求高的场合可以选用不锈钢材质的泵。该型泵的齿轮为圆弧齿轮，齿轮的啮合为一点连续接触的滚动式啮合，无流量脉动，运转平稳，振动小，噪声低。该产品广泛应用于造船、电力、冶金、粮油、食品、石油、化工等各行业。

技术规范:
流量范围： 0.6m3/H ～ 60m3/H;
额定排出压力： 0.6MPa ;
使用温度： < 350℃.
磁力驱动装置采用稀土永磁材料，技术先进，安全可靠。

磁力驱动齿轮泵型号标记 ：

HMY系列磁力驱动齿轮泵性能参数表

型 号	流量		转 速 r/min	排出 压力 MPa	必需汽 蚀余量 m	效率 %	电动机 50Hz
	m3/h	L/min					功率 kW	型号
HMY-0.6	0.6	10	910	0.6	5.5	32	0.75	Y90S-6
	1.0	16.6	1390				0.75	Y80L2-4
HMY-1.6	1.6	26.6	910		5.5	42	0.75	Y90S-6
	2.5	41.6	1400				1.1	Y90S-4
HMY-3.3	3.3	55	940		5.0	60	1.5	Y100L-6
	5	85	1420				2.2	Y100L1-4
HMY-4	4	66.6	940		5.0	60	1.5	Y100L-6
	6	100	1420				2.2	Y100L1-4
HMY-8	8	135	960		5.0	61	3	Y132S-6
	12	200	1440				5.5	Y132S-4
HMY-10	10	165	960		5.0	62	4	Y132M1-6
	15	250	1440				5.5	Y132S-4
HMY-20	20	335	970		5.0	68	7.5	Y160M-6
HMY-25	25	415	970		5.5	69	11	Y160L-6
HMY-30	30	500	970		5.5	70	11	Y160L-6
HMY-40	40	665	970		5.5	72	15	Y180L-6
HMY-50	50	835	970		4.5	72	22	Y200L2-6
HMY-60	60	1000	980		4.5	75	30	Y225M-6
HMY-80	80	1335	980		4.5	75	37	Y250M-6

HMY系列磁力驱动齿轮泵

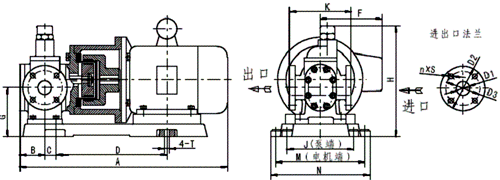

外形、安装尺寸及重量

型号	A	B	C	D	E	F	G	H	J	K	M	N	D1	D2	D3	n-d	N-S
Model
HMY-0.6	506	50	22.5	280	421	155	115	232	136	125	222	252	Φ25	Φ75	Φ100	4-Φ10	4-Φ14
HMY-1.0	486.5			264	405	155		217			222	237
HMY-1.6	547	63	27.5	303	455	155		243	156	150	222	252	Φ32	Φ90	Φ120	4-Φ14	4-Φ16
HMY-2.5
HMY-3.3	644	76	35	344.5	544.5	180	127.6	298	198	180	266	298	Φ40	Φ100	Φ130
HMY—5
HMY-4	667.5	82	40	346	557						288	50	Φ50	Φ110	Φ140
HMY-6
HMY-8	795	101	50	382	644	210	140	396	218	220	332	364	Φ65	Φ130	Φ160
HMY-12
HMY-10	849	111		430	690
HMY-15	808			392
HMY-20	1009	131.5	29.5	566	845	255	165.8	471.5	270	260	380	416	Φ80	Φ150	Φ190	4-Φ18	4-Φ18
HMY-25	1100	146.5		603	904						385	421	Φ100	Φ170	Φ210
HMY-30	1125	147	35	646	954		196	517	295	275	295	436
HMY-40	1214	161	42.5	673	1023	285	212	562	315	300	425	461	Φ125	Φ200	Φ240	8-Φ18
HMY-50	1300	159	52.5	680	1080	310	237	590	240	300	476	536	Φ125	Φ200	Φ240	8-Φ18	4-Φ22
