HMK系列磁力驱动齿轮泵特点：
HMK系列磁力驱动齿轮泵是为不能发生液体泄漏场合而设计的，可用于各种液体的取样、输送、分发、 循环、罐装等行业，适合于有腐蚀、有毒、污染、渗透性强、昂贵介质的输送。
本磁力驱动齿轮泵特性及优点
1.零泄漏
2.精度高，流量稳定
3.可正反转，对泵没有任何影响
磁力驱动齿轮泵用途：
　　HMK型磁力驱动齿轮泵适用于石化行业工艺流程中输送不含固体颗粒和纤维，温度不高于350℃粘度为5～1500cst的有一定润滑性的流体。对于有腐蚀性或对卫生要求比较高的场合可以选用不锈钢材质的泵。
磁力驱动齿轮泵技术规范：
　　流量范围： 0.6 m³/H;
额定压力： < 1.45 MPa;
使用温度： < 250℃ 。
磁力驱动齿轮泵结构特点：
(1)磁力驱动齿轮泵内所有运转部件利用输送介质润滑
(2)磁力驱动齿轮泵设有安全阀超载保护
(3)磁传动装置采用稀土永磁材料，全密封，无泄露，安全可靠。

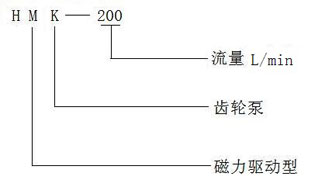

磁力驱动齿轮泵型号标记：

HMK系列磁力驱动齿轮泵

性能参数表 ：

型号 type	流量Q Capacity		进出口直径 Diameter		转速n Speed (r/min)	规定压力 Pressure (MPa)	必需汽 蚀余量 NPSHr (m)	效率 Effi. (%)	电动机Motor		重量 (Kg)
	(m3/h)	(l/min)	英制	公制					功率 (Kw)	型号 (Type)
HMK-12	0.72	12	G3"/4	Φ15	910	1.45	5	44	1.1	Y90L-6	62
HMK-18.3	1.1	18.3			1400				1.5	Y90L-4
HMK-22	1.3	22	G3"/4	Φ15	940	1.45	5	44	1.5	Y100L-6	67
HMK-33.3	2	33.3			1420				2.2	Y100L1-4
HMK-36	2.2	37	G"1	Φ25	1400	0.33	3	41	1.1	Y90L-6	64
HMK-55	3.3	55							1.5	Y90L-4
HMK-55	3.3	55	G1 1"/2	Φ38	1400	0.33	3	43	1.5	Y100L-6	70
HMK-83.3	5	83.3							2.2	Y100L1-4
HMY-135	8	135	G2"	Φ50	940	0.33	5	46	2.2	Y112M-6	135
HMK-200	12	200			1440				4	Y112M-4
HMK-300	18	300	G3"	Φ70	9600	0.36	5	42	5.5	Y132M2-6	175
HMK-483.3	29	483.3	G3"	Φ70	960	0.36	5.5	42	7.5	Y132M2-4	213
									11	Y160L-4
HMK-633	38	633	G4"	Φ100	970	0.28	5	43	11	Y160L-6	275
HMK-960	58	960	G4"	Φ100	1470	0.28	5	43	18.5	Y180M-4	305
									22	Y180L-4

型号 type	流量Q Capacity		进出口直径 Diameter		转速n Speed (r/min)	规定压力 Pressure (MPa)	必需汽 蚀余量 NPSHr (m)	效率 Effi. (%)	电动机Motor		重量 (Kg)
	(m3/h)	(l/min)	英制	公制					功率 (Kw)	型号 (Type)
HMK-12	0.72	12	G3"/4	Φ15	910	1.45	5	44	1.1	Y90L-6	62
HMK-18.3	1.1	18.3			1400				1.5	Y90L-4
HMK-22	1.3	22	G3"/4	Φ15	940	1.45	5	44	1.5	Y100L-6	67
HMK-33.3	2	33.3			1420				2.2	Y100L1-4
HMK-36	2.2	37	G"1	Φ25	1400	0.33	3	41	1.1	Y90L-6	64
HMK-55	3.3	55							1.5	Y90L-4
HMK-55	3.3	55	G1 1"/2	Φ38	1400	0.33	3	43	1.5	Y100L-6	70
HMK-83.3	5	83.3							2.2	Y100L1-4
HMY-135	8	135	G2"	Φ50	940	0.33	5	46	2.2	Y112M-6	135
HMK-200	12	200			1440				4	Y112M-4
HMK-300	18	300	G3"	Φ70	9600	0.36	5	42	5.5	Y132M2-6	175
HMK-483.3	29	483.3	G3"	Φ70	960	0.36	5.5	42	7.5	Y132M2-4	213
									11	Y160L-4
HMK-633	38	633	G4"	Φ100	970	0.28	5	43	11	Y160L-6	275
HMK-960	58	960	G4"	Φ100	1470	0.28	5	43	18.5	Y180M-4	305
									22	Y180L-4

型号	流量		进出口直径		转速 (r/min)	规定压力 (MPa)	必需汽 蚀余量 NPSHr (m)	效率 (%)	电动机		重量 (Kg)
	(m3/h)	(l/min)	英制	公制					功率 (Kw)	型号
HMK-12	0.72	12	G3"/4	Φ15	910	1.45	5	44	1.1	Y90L-6	62
HMK-18.3	1.1	18.3			1400				1.5	Y90L-4
HMK-22	1.3	22	G3"/4	Φ15	940	1.45	5	44	1.5	Y100L-6	67
HMK-33.3	2	33.3			1420				2.2	Y100L1-4
HMK-36	2.2	37	G"1	Φ25	1400	0.33	3	41	1.1	Y90L-6	64
HMK-55	3.3	55							1.5	Y90L-4
HMK-55	3.3	55	G1 1"/2	Φ38	1400	0.33	3	43	1.5	Y100L-6	70
HMK-83.3	5	83.3							2.2	Y100L1-4
HMY-135	8	135	G2"	Φ50	940	0.33	5	46	2.2	Y112M-6	135
HMK-200	12	200			1440				4	Y112M-4
HMK-300	18	300	G3"	Φ70	9600	0.36	5	42	5.5	Y132M2-6	175
HMK-483.3	29	483.3	G3"	Φ70	960	0.36	5.5	42	7.5	Y132M2-4	213
									11	Y160L-4
HMK-633	38	633	G4"	Φ100	970	0.28	5	43	11	Y160L-6	275
HMK-960	58	960	G4"	Φ100	1470	0.28	5	43	18.5	Y180M-4	305
									22	Y180L-4

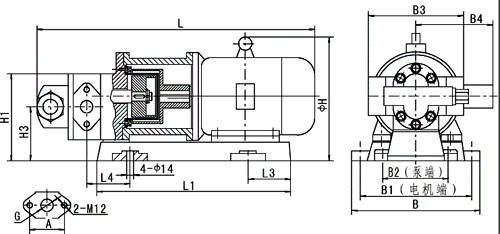

HMK-12～83.3型磁力驱动齿轮泵外形、安装尺寸及重量

型号	L	L1	L2	L3	L4	L5	H	H1	H2	H3	H4	B	B1	B2	B3	B4	A	G	重量(kg) Weight
HMK-12	566	391	239	86	75	86	230	176	130	109	40	259	225	190	155	192	52	G3/4"	62.15
HMK-18.3
HMK-22	618	416	256	86	82	93	285	186	140	119	50	279	245	190	180	192	52	G3/4"	66.8
HMK-33.3
HMK-37	595	391	239	86	89.5	100.5	230	176	130	109	40	259	225	190	155	192	70	G1"	64.15
HMK-55
HMK-55	652	416	256	94	102	113	285	186	140	119	50	279	245	190	180	192	78	G11/2"	70.15
HMK-83.3

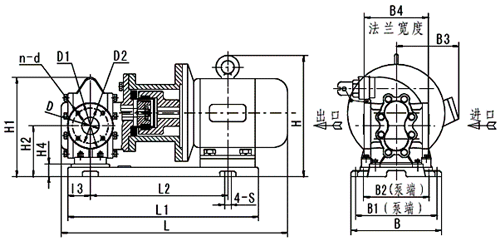

HMK-135～960型磁力驱动齿轮泵外形、安装尺寸及重量

型号	L	L1	L2	L3	L4	n-S	H	H1	H2	H3	H4	B	B1	B2	B3	B4	D	D1	D2	n-d	重量 Weight (kg)
HMK-135	709	577	419	58	905	4-Ф16	355	314	168	202	50	326	290	240	190	214	Ф50	Ф110	Ф140	4×M 12	135
HMK-200
HMK-300	883	715	502	80	124	4-Ф22	423	378	198	240	70	390	340	280	210	228	Ф70	Ф123	Ф155	6×M 14	173
HMK-483.3	883	715	502	80	124		423	378	198	240	70	390	340	280	210	238	Ф70	Ф123	Ф155	6×M 14	173
	972	795	565	80	124		465	378	198	240	70	450	400	290	255	228	Ф70	Ф123	Ф155	6×M 14	213
HMK-633	1074	901	629	100	145		500	455	258	275	70	450	450	400	285	280	Ф100	Ф158	Ф190	8×M 14	275
HMK-960	1099	900	635	100	145		525	455	258	275	70		470	420	285	280	Ф100	Ф158	Ф190	8×M 14	305
